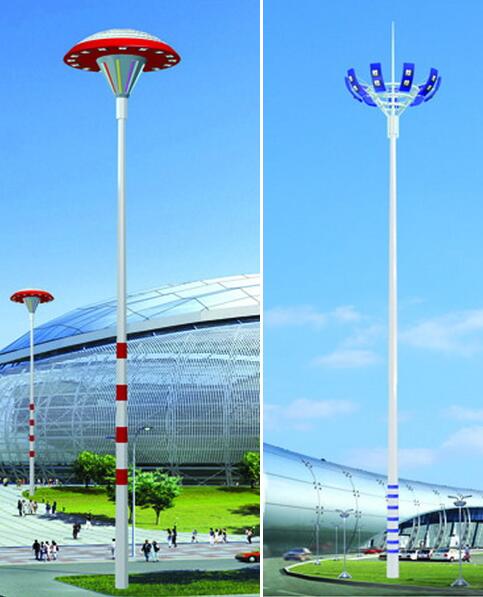

產品名稱：高桿燈，升降式高桿燈，LED高桿燈，廣場高桿燈

　　適用場所：廣場，港口，機場、大面積照明公共場所等。

　　產品材料：采用上海寶鋼 Q235A(優質鋼板)制作;壁厚根據桿高在5mm-12mm之間不等;

　　特別說明：我公司可以根據用戶提供的任意圖片及參數，可按需求定制加工各種高桿燈。

升降式高桿燈詳細技術說明

　　一、高桿燈符合相應的國家標準(GB)或國際電工委員會標準(IEC)。并執行國家標準、國際標準、行業標準的最新版本。

　　《鋼結構設計規范》 GBJ9-1987,GBJ17-1988

　　《高聳結構設計規范》 GBJ135-1990

　　《優質素鋼技術條件》 GB/T899-1988

　　《鋼鐵制品熱鍍層技術要求》 GB/T13912-1992

　　《焊接質量保證熔化焊接頭的要求和缺陷分級》 GB/T12469-1990

　　《升降式高桿照明裝置技術條件》 JT/T312-1996

　　《建筑地基基礎設計規范》 GB17-89

　　二、高桿燈技術參數

　　燈桿部分

　　1、燈桿高度15-50米,燈桿采用多邊形(通常為8邊/12邊/16邊)拔銷桿,插接式結構，(20米以下分兩節,壁厚6mm/8mm;25米-30米分三節壁厚6/8/10mm,35米-40米分四節,壁厚6/8/8/10或6/8/10/12)插接長度插接處端直徑的1.5倍,燈盤為框架結構;底部法蘭為圓形。

　　2、電器門具備合理的操作空間，門內具有電器安裝附件;門與桿之間間隙應不超過1毫米，具備良好的防水性能;有專門緊固系統，具備良好的防盜性能，其固定螺栓采用非通用專制工具開啟。

　　3、材質

　　燈桿材質為優質低硅碳鋼Q235A鋼材(其中Si≤0.04%、屈服強度>245Mpa)，材料符合執行標準：GB699-88。

　　4、焊接工藝

　　整個桿體應無任何一處開裂、漏焊、連續氣孔、咬邊等，焊縫光滑平整，無凸凹起伏，無任何焊接缺陷，須提供焊接探傷報告，焊接標準依據：GB/T3323—1989III。安全標準符合國標GB7000.1-7000.5-1996。

　　5、熱鍍鋅工藝

　　應采用熱浸酸內外表面放腐處理，厚度≥75um符合GB—/T13912-92標準.設計使用壽命應不低于30年，鍍鋅表面應光滑美觀，顏色基本一致，捶擊試驗后不起皮、不剝落。提供鍍鋅檢測報告。

　　6、噴塑工藝

　　噴塑應采用戶外純聚脂塑粉，顏色為白色，塑層質量穩定，不退色，不脫落。附著力強，抗強烈的太陽紫外線，抗紫外線，使應沿湖城市及重點鹽性區域。設計使用壽命比低于30年，厚度≥80um,符合ASTMD3359-83標準。提供噴塑檢測報告。噴塑防護要求：膜厚不小于40um，附著力強，刀片劃痕(15*6mm方格)不起皮，不脫落。表面平整光滑，色澤基本一致。

　　7、設計能力

　　a.按承受相應風速要求，提供根據燈桿造型圖的桿體受力計算書。

　　b.桿體所用成型方鋼強度與表面結構要符合國家相應標準。

　　C.密封燈桿并包頂端以防水氣進入。

　　8、垂直度檢驗

　　燈桿立直后，使用經緯儀對燈桿與水平間的垂直度作檢驗，垂直度應小于或等于千分之三。

　　9、桿體觀感

　　造型及尺寸符合要求，整體美觀大方，桿體表面光滑一致，色澤均勻。鍍鋅層光滑平整，噴塑層粘附力強而不剝落。

　　10、所有固定螺栓、螺母等使用不銹鋼材料(地腳螺栓、螺母除外)。

　　11、燈桿內部電纜穿線通道無阻，易于穿線，并沒有尖凸邊緣、毛邊、齒狀物及類似情況，避免損傷電纜線。

　　12、燈桿滿足防雷擊及接地要求，2環境溫度：-15-50攝氏度;環境風速：36m/s;抗地震烈度：8級;耐腐蝕等級：30年。

　　高桿燈的升降系統部分

　　1、升降系統采用燈桿內置獨立電動卷揚機構，卷揚機設有專門的止動鎖定裝置。

　　可通過線控實現5米外的遠距離操作;

　　2、電動工具與卷揚機之間裝有可調式獨立的扭矩限制器，以防止過載;

　　3、高桿燈采用電動升降機構，電動方式可以點動，斷電時要求可以手動操作。

　　4、升降系統應采用高柔性不銹鋼鋼絲繩，要求設計安全系數不小于6;

　　5、升降機構設置防燈架脫落裝置，保證在鋼絲繩斷裂時燈架及時卡住不脫落。

　　高桿燈活動部分

　　1、燈盤為鋼質框架結構，經整體熱浸鋅防腐處理，要求具有足夠的結構強度，可方便的拆開，便于安裝，所有連接件均為不銹鋼材質;

　　2、燈排結構連接件、基礎螺栓螺帽等均為不銹鋼材料;

　　3、燈盤為圓形框架結構，照明均勻分布;

　　4、燈盤到達使用位置時必須可靠定位，且定位系統所需的維護量應接近為零，燈盤上限位增加行程開關;

　　5、燈具進行維護時的工作應在地面完成。

　　高桿燈燈具部分：

　　1、投光燈燈具采用鋁壓鑄外殼，材料采用工業純鋁L2符合：GB3190-82，燈具為一體化設計，內設獨立光源室和隔離電器室，表面進口粉噴塑處理，抗紫外線輻射。

　　2、燈具密封采用新型硅橡膠密封圈，耐高溫250℃以上，有效保證硅橡膠不老化，長期保證防護等級達IP65，電氣等級：class I 。采用操作方便、安全、合理的搭扣密封，搭扣材質為不銹鋼。

　　3、反射器成形確保配光曲線的要求，無裂痕，紋路清晰。氧化處理：表面光滑、均勻、反射系數高，保證燈具發光效率達到80%以上，表面硬度高，不易劃傷。

　　3、透光罩采用高強度鋼化透明玻璃，要求耐高溫250℃以上、透光率高、耐沖擊。

　　4、燈具內裝有活碳纖維呼吸器，確保空氣的流通及防止灰塵進入反光口，燈座采用彈性結構，防震性能優異。燈座采用旋轉密封燈座，電器必須設計安裝在燈具內部。

　　5、燈具滿足防雷擊及接地要求，注意地區基本條件與工作環境，環境溫度：-15-50攝氏度;環境風速：36m/s;抗地震烈度：6級;耐腐蝕等級：20年，構件設計制造(施工)技術符合國家標準。

　　高桿燈電氣系統部分

　　1、高桿燈照明系統電氣部分采用單基分相(三相)控制，每相各自設單獨的斷路器、接觸器，接觸器線圈采用AC 220V，每基高桿燈均可實現就地控制和集中遠控;

　　2、電源：50Hz，交流三相五線制，380V/220V;

　　3、高桿燈的配電控制箱應具有超負荷、短路和漏電保護;

　　4、斷路器、漏電保護器、接觸器，斷路器、接觸器必須附帶輔助觸點，并且輔助觸點必須引出到接線端子上;

　　5、高桿內的各種供電電纜通過專用卡具與鋼絲繩可靠連接，隨鋼絲繩一同升降，自身不承受重量。照明供電電纜選用YC優質重型橡套電纜;

　　6、高桿燈應安裝供維修用的400V、32A插座和230V、16A插座各一個，插座用斷路器保護;

　　7)燈桿頂部照明供電電纜與燈具電纜的連接應設接線盒，接線盒防護等級應達到IP65;

　　9)燈桿頂部設有驅動盤、防護罩和符合規范的避雷針，燈桿基礎應預埋
